| Компонент | Назначение |
| Внутренний блок | Охлаждение/нагрев воздуха в помещении |
| Наружный блок | Отвод тепла на улицу |
| Фреоновая магистраль | Циркуляция хладагента между блоками |
| Дренажная система | Отвод конденсата |
- Испаритель - теплообменник для охлаждения воздуха
- Вентилятор - создает поток воздуха через испаритель
- Фильтры - очищают воздух от пыли
- Блок электроники - управление системой
- Дренажный поддон - сбор конденсата
- Компрессор - сжимает и перекачивает фреон
- Конденсатор - отдает тепло наружному воздуху
- Вентилятор - обдувает конденсатор

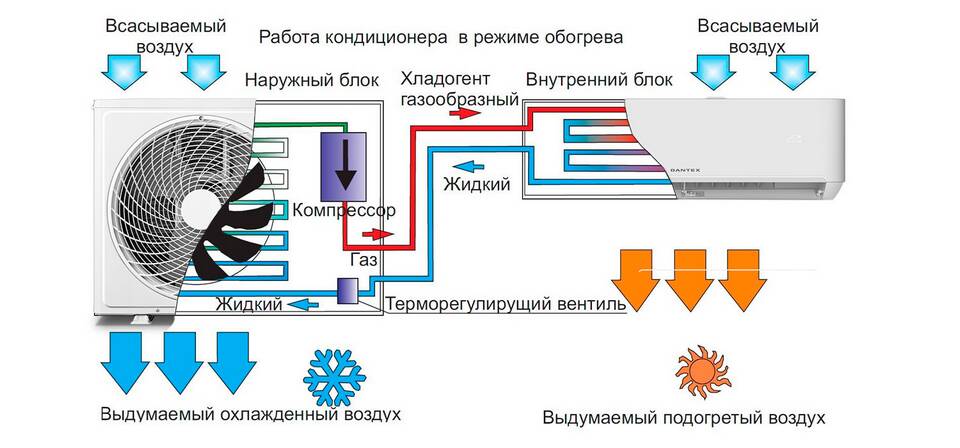

- Четырехходовой клапан - реверсирует цикл в режиме обогрева
- Фильтр-осушитель - очищает хладагент от влаги
- Компрессор сжимает газообразный фреон
- Горячий фреон поступает в конденсатор
- Вентилятор охлаждает фреон, который переходит в жидкое состояние
- Жидкий фреон проходит через терморегулирующий вентиль
- В испарителе фреон кипит, забирая тепло из помещения
- Газообразный фреон возвращается в компрессор
| Тип | Особенности |
| Настенные | Стандартный вариант для жилых помещений |
| Кассетные | Монтируются в подвесной потолок |
| Канальные | Позволяют охлаждать несколько помещений |
| Колонные | Для больших помещений с мощным воздушным потоком |
- Пульт ДУ - управление температурой и режимами
- Датчики температуры - контроль микроклимата
- Ионизаторы и УФ-лампы - дополнительная очистка воздуха
- Wi-Fi модули - управление через смартфон
| Тип фреона | Давление | Эффективность |
| R22 | Низкое | Средняя |
| R410A | Высокое | Высокая |
| R32 | Высокое | Оптимальная |
Современные сплит-системы представляют собой сложные климатические устройства, обеспечивающие точное поддержание температуры и качества воздуха в помещении. Понимание их устройства помогает правильно эксплуатировать и обслуживать оборудование.
